Prinsip Kerja
Siklus fluida kerja PLTU merupakan siklus tertutup, yaitu menggunakan fluida yang sama secara berulang-ulang. Pertama air diisikan ke boiler hingga mengisi seluruh luas permukaan pemindah panas. Didalam boiler air ini dipanaskan dengan gas panas hasil pembakaran bahan bakar dengan udara sehingga berubah menjadi uap. Uap hasil produksi boiler dengan tekanan dan temperatur tertentu diarahkan untuk melakukan kerja di turbin sehingga menghasilkan daya mekanik berupa putaran.
Uap bekas keluar turbin masuk ke kondensor untuk didinginkan dengan air pendingin agar berubah menjadi air. Air kondensat ini kemudian digunakan lagi sebagai air pengisi boiler. Demikian siklus ini berlangsung terus menerus dan berulang-ulang. Gambar 1 menunjukkan diagram siklus tertutup fluida kerja PLTU.
Putaran turbin digunakan untuk memutar generator yang dikopel langsung dengan turbin sehingga ketika turbin berputar dihasilkan energi listrik dari terminal output generator.
Sekalipun siklus fluida kerjanya merupakan siklus tertutup, namun jumlah air dalam siklus akan mengalami pengurangan. Pengurangan air ini disebabkan oleh kebocoran baik yang disengaja maupun yang tidak disengaja. Untuk mengganti air yang hilang, maka perlu ditambahkan air kedalam siklus. Kriteria air penambah (make up water) ini harus sama dengan air yang ada dalam siklus.
Komponen Utama PLTU
PLTU merupakan mesin pembangkit termal yang terdiri dari komponen utama dan komponen bantu (sistem penunjang) serta sistem-sistem lainnya. Komponen utama terdiri dari empat komponen, yaitu:
- Boiler (ketel uap)
- Turbin uap
- Kondensor
- Generator
Boiler
Boiler adalah suatu perangkat mesin yang berfungsi untuk merubah air menjadi uap. Proses perubahan air menjadi uap dilakukan dengan memanaskan air yang berada didalam pipa-pipa dengan panas hasil pembakaran bahan bakar. Proses pembakaran dilakukan secara kontinyu didalam ruang bakar dengan mengalirkan bahan bakar dan udara dari luar.
Uap yang dihasilkan adalah uap superheat dengan tekanan dan temperatur yang tinggi. Jumlah produksi uap tergantung pada luas permukaan pemindah panas, laju aliran, dan panas pembakaran yang diberikan. Boiler yang konstruksinya terdiri dari pipa-pipa berisi air disebut dengan water tube boiler (boiler pipa air).

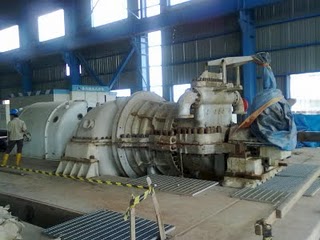

Turbin Uap
Turbin uap berfungsi untuk merubah energi panas yang terkandung dalam uap menjadi gerakan memutar (putaran). Uap dengan tekanan dan temperatur tinggi diarahkan untuk mendorong sudu-sudu turbin yang dipasang pada poros sehingga poros turbin berputar. Akibat melakukan kerja di turbin tekanan dan temperatur uap keluar turbin turun hingga hingga menjadi uap basah. Uap ini kemudian dialirkan ke kondensor, sedangkan tenaga putar yang dihasilkan digunakan untuk memutar generator.
Saat ini hampir semua mesin turbin uap adalah dari jenis turbine condensing atau uap keluar turbin (exhaust steam) dialirkan ke kondensor.
Kondensor
Kondensor adalah peralatan untuk merubah uap menjadi air. Proses perubahan nya dilakukan dengan cara mengalirkan uap kedalam suatu ruangan yang berisi pipa-pipa (tubes). Uap mengalir diluar pipa-pipa sedangkan air sebagai pendingin mengalir didalam pipa-pipa. Kondensor seperti ini disebut surface (tubes) condenser. Sebagai pendingin digunakan air sungai atau air laut.
Laju perpindahan panas tergantung pada aliran air pendingin, kebersihan pipa-pipa dan perbedaan temperatur antara uap dan air pendingin. Proses perubahan uap menjadi air terjadi pada tekanan dan temperatur jenuh, dalam hal ini kondensor berada pada kondisi vakum. Karena temperatur air pendingin sama dengan temperatur udara luar, maka temperatur air kondensat nya maksimum mendekati temperatur udara luar. Apabila laju perpindahan panas terganggu, maka akan berpengaruh terhadap tekanan dan temperatur.
Generator
Generator adalah peralatan untuk merubah energi mekanik menjadi energi listrik. Walau generator dan motor punya banyak kesamaan, tapi motor adalah alat yang mengubah energi listrik menjadi energi mekanik. Generator mendorong muatan listrik untuk bergerak melalui sebuah sirkuit listrik eksternal, tapi generator tidak menciptakan listrik yang sudah ada di dalam kabel lilitannya. Hal ini bisa dianalogikan dengan sebuah pompa air, yang menciptakan aliran air tapi tidak menciptakan air di dalamnya. Dalam hal ini sumber enegi mekanik berasal dari putaran / gerakan turbin uap.
